Beskrivelse

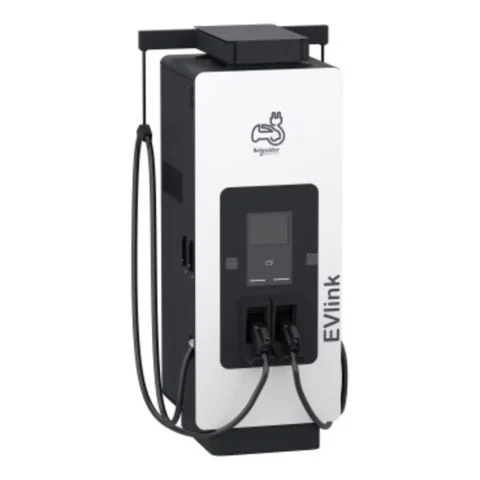

EVlink Pro DC er en bakkestående hurtigladestasjon for alle elektriske kjøretøy som oppfyller standardene IEC61851-1 ed.3 og IEC61851-23. Utgangen er en 5 m tilkoblet kabel med 2 CCS2 kjøretøykontakter, med en kabelhåndteringsløsning. Driftstemperaturen er mellom -30 °C og 50 °C, og kutter ned fra 50 °C. Den nominelle effekten er 120kW, med mulighet for å skalere opp til 150kW eller 180kW. Laderen leveres i tre faser (L1+L2+L3+N+PE). Den nominelle ladestrømmen er 193A under 380VAC til 415VAC +/- 10 % med en 50 eller 60Hz frekvens. Den kan brukes med et TN-S/TNC-S- eller TT-jordingssystem. Den er også IT-kompatibel med en ekstra isolasjonstransformator på strømforsyningen. Ladestasjonen er et tungt produkt som krever løfteutstyr for å installere den. Den kan distribueres via en bærbar datamaskin koblet til den innebygde webserveren. Det anbefales for kjøretøydepoter og offentlige applikasjoner. Autentiseringen for ladeautorisasjon kan gjøres via RFID- eller NFC-leseren, QR-kodeskanning eller kjøretøyets MAC-adresse. Ladestasjonen inkluderer en berøringsskjerm som lar sluttbrukeren velge pluggen han vil bruke og kontrollere ladingen. En stoppknapp gjør det også mulig å stoppe en lading raskt om nødvendig. Ladestasjonen kan også styres fra den eksterne backend. Skjermen gir også informasjon om statusen for ladingen av kjøretøyet. En flerfarget LED indikerer også statusen til lade- og ladestasjonen. Ladestasjonen inkluderer en RJ45 Ethernet-port for LAN-tilkobling. Den inkluderer også Wi-Fi og 4G-modemtilkobling. Ladestasjonen kan administreres frittstående eller i klyngearkitektur med en backend for energistyring og/eller brukerautentisering, fakturering. Parametrene stilles inn via en web server innebygd i ladestasjonen. OCCP 1.6-kommunikasjonsprotokollen brukes til å koble til overvåkingsenheten. De tilgjengelige tjenestene er autentisering og avgiftsautorisasjon, ladedetaljer, diagnostiske funksjoner og lasthåndtering.Tekniske dataREACH – Inneholder kandidatstofferBlyREACH Dato2023-12-05REACH-opplysningspliktJaTypeEVD1S120TBBTilkoblingsinstallasjonsside3-faseAntall kjøretøykontakter CHAdeMO0Antall kjøretøykontakter GB AC0Antall kjøretøykontakter GB DC0Antall kjøretøykontakter type 10Antall kjøretøykontakter type 1 CCS0Antall kjøretøykontakter type 20Antall kjøretøykontakter type 2 CCS2Antall jordfeilbrytere type A1Antall jordfeilbrytere type B0antall stikkontakter GB0Antall stikkontakter type 20Antall stikkontakter type 30Antall ladeenheter2Antall stikkontakter CEE0Antall stikkontakter CEE 7/3 (Type F)0Bredde968 mmDybde1030 mmHøyde2262 mmBeskyttelsesklasse (IP)IP54Kompatibel med Amazon AlexaNeiKompatibel med Apple HomeKitNeiKompatibel med Google AssistantNeiLengde på ladekabel5 mMateriale hus/innkapsling/stammeStålMaks effekt per ladepunkt120 kWMed skjermJaMed miniatyrbryter (MCB)JaMed energimålerJaMed koblingsboksNeiMed støtte for IFTTTNeiMonteringsmetodeFastsetting gulvnominell tilkoblingseffekt120 kWSlagfasthet (IK)IK10
