Beskrivelse

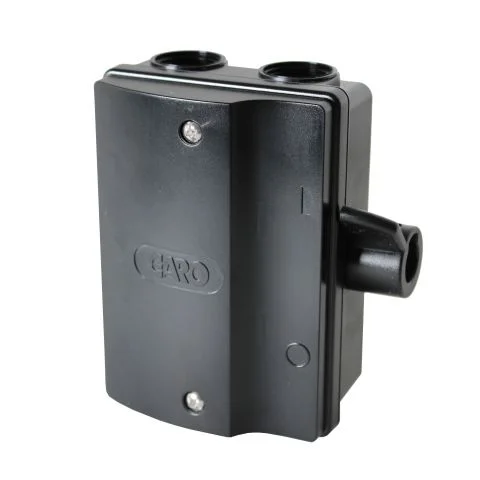

GARO AB-brytere finnes i varianter fra 16 A opp til 630 A og med motoreffekter fra 7,5 til 355 kW. Alle er testet i henhold til EN 60 947-3 og har doble brytepunkter samt betinget nominell kortslutningsstrøm 50 kA. Bryteavstanden er 12,5 mm. Bryterne er utstyrt med dørkobling som muliggjør forbikobling for termografering (varmefotografering) selv når håndtaket står i innkoblet stilling, og håndtaket kan låses med tre hengelåser. Alle utførelser er forberedt for kabelinnføring med M-gjenge og har påklikkbar hjelpekontakt (snap-on-hjelpekontakt).Tekniske dataAntall hjelpekontakter normalt lukket (NC)0Antall hjelpekontakter normalt åpen (NO)0Antall omkoblere0Antall poler4Antall vekslende hjelpekontakter0ApparatutførelseKomplett apparat i kapslingFarge på betjeningselementSvartTilkoblingsmåte for hovedstrømskretsKabelklemmeIntegrert motordriftNeiKan sperres/låsesJaKapslingsklasse (IP) frontIP65Egnet for sentral frontmonteringJaEgnet for firhulls frontmonteringJaEgnet for gulvmonteringNeiEgnet for innbygging i fordelingerJaEgnet for mellommonteringJaMaks. merkedriftsspenning Ue ved AC690 VMerkedriftsytelse ved AC-3, 400 V0 kWMerkedriftsspenning400-690 VMerk korttidsstrømholdfasthet Icw0 kAMerkestrøm kontinuerlig Iu16 AMerkestrøm ved AC-21, 400 V0 AMerkestrøm ved AC-23, 400 V0 AMerkeytelse ved AC-23, 400 V7,5 kWOmkoblingseffekt ved 400 V0 kWSpenningsutløser valgfriNeiType betjeningselementVippeUtførelse som hovedbryterNeiUtførelse som nødstoppinstallasjonNeiUtførelse som service-/reparasjonsbryterJaUtførelse som sikkerhetsbryterJaVersjon med omkastende omkoblerNeiBetinget nominell kortslutningsstrøm Iq25 kAAntall hjelpekontakter normalt lukket (NC)0Antall hjelpekontakter normalt åpen (NO)0Antall omkoblere0Antall poler4
