Beskrivelse

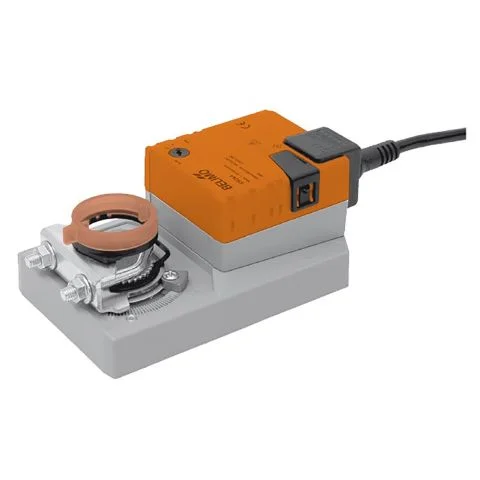

SM24A-SR er en universell standardmotor som passer de fleste spjeld. I utførelse -SR brukes en standard 0-10 V regulator til å styre aktuatoren. Motoren har en enkel elektrisk tilkobling, er stillegående og monteres enkelt direkte på spjeldakselen med universalklembøylen. Motoren hindres i å rotere med den medfølgende rotasjonssikringen. Manuell innstilling ved hjelp av frikoblingsknappen (frikoblet så lenge frikoblingsknappen holdes inne). Vrivinkelen er innregulerbar med justerbare mekaniske stopper. Motoren er overbelastningssikker, trenger ingen endebrytere og stopper automatisk ved innstilte stopper.VedlikeholdsfriMålespenning: DC 2 … 10 V, maks. 1 mAStyresignal Inngang Y: DC 0 … 10 V, inngangsmotstand 100 kΩArbeidsområde: DC 2 … 10 VTilkobling motor: Kabel 1 m, 4 x 0,75 mm2EMC: CE iht.. 89/336/EECApparattype: Type 1 (iht. EN 60730-1)Lydnivå: Maks. 35 dB (A)Posisjonsindikering: MekaniskBeskyttelsesklasse: III Ekstra lav spenningHåndinnstilling: Trykknapp for frikobling, automatisk returRotasjonsretning: Valgbar med omkobler 0 eller 1Oppbevaringstemperatur: –40 … +80°COmgivelsesfuktighet: 95% r.F., kondensfritt (EN 60730-1)Dreiemoment: 20 NmBredde 88 mmLengde: 139 mmHøyde: 64 mmVekt: 1,05 kgDriftstid: 150 sEffektforbruk: 0,4-2,0 WOmgivelsestemperatur: -30 … +50°CVrivinkel: Maks. 95°, justerbar 0…100% med justerbare mekaniske stopperKapslingsgrad: IP54Utførelse: 20Nm, 24 V, universalkobling, kontinuerlig 0-10 VSpenningsforsyning: 24 V
