Beskrivelse

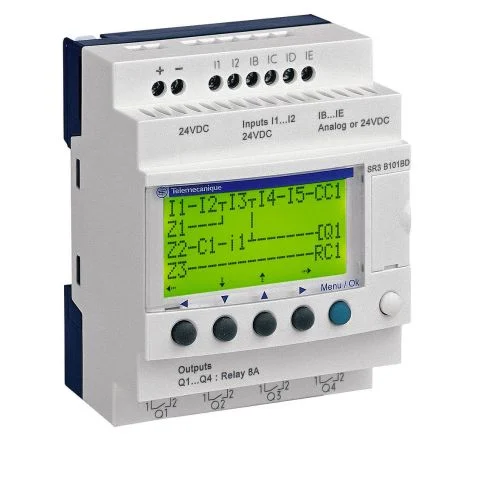

Logikkmodul fra Schneider Electrics Zelio-serie som kan Ladder-programmeringsspråk og FBD. Zelio brukes til automatiseringsutstyr i industri samt kommersielle og offentlige bygg. Den nye generasjonen Zelio tilbyr utrolige muligheter fra designstadiet til overvåking av applikasjonen din takket være en unik fleksibilitet og enkelhet. Denne er tilgjengelig i to serier: kompakt (opptil 20 I/O) og modulær (opptil 40 I/O). Zelio er utstyrt med et stort bakgrunnsbelyst display (fire linjer med 18 tegn). Programmering kan gjøres direkte på modulen (ladder) eller via PC med den brukervennlige programvaren Zeliosoft. UL- og CSA-godkjent. Modulen inkluderer årsur med 10 års batteribackup (automatisk omkobling sommer-/vintertid) og digitale og analoge innganger. Ladderprogrammeringen inneholder blant annet 16 tidsreleer, 16 opp/ned-tellere, 1 høyhastighetsteller, 16 analoge komparatorer, 8 ukeklokker, 28 hjelpereleer, 8 tellerkomparatorer og 16 tekstblokker. Alle utganger kan stilles inn for normal spylefunksjon, set/reset og impulsreléfunksjon. Modulen har 120 programlinjer med 5 kontakter og en utgang per linje. FBD-programmering inkluderer blant annet 6 logiske funksjoner, 23 forhåndsprogrammerte funksjoner (tidsreleer, tellere, komparatorer, boolsk algebra, addere, etc.) og SFC-funksjoner (Sequential Function Chart). Moduler kan programmeres med opptil 200 funksjonsblokker.Tekniske dataAntall analoge innganger6Antall analoge utganger0Antall digitale innganger16Antall digitale utganger10Forsyningsspenning DC24 VSvitsjestrøm8 AMed reléutgangJaMed timer JaMed skjermJaBredde124,6 mmHøyde90 mmDybde59,5 mmAntall maskinvaregrensesnitt PROFINET0Antall maskinvaregrensesnitt trådløst0Grunnleggende enhetJaIO link masterNeiPasser for sikkerhetsfunksjonerNeiPanelinstallasjon muligJaRackmontering muligNeiRadiostandard BluetoothNeiRadiostandard GPRSNeiRadiostandard GSMNeiRadiostandard UMTSNeiRadiostandard WLAN 802.11NeiRedundansNeiStøtter protokoll ASINeiStøtter protokoll CANNeiStøtter protokoll Data-HighwayNeiStøtter protokoll DeviceNetNeiStøtter protokoll KNXNeiStøtter protokoll INTERBUSNeiStøtter protokoll ModbusNeiStøtter protokoll SERCOSNeiStøtter protokoll SUCONETNeiStøtter protokoll INTERBUS SafetyNeiStøtter protokoll LON NeiStøtter protokoll for andre bussystemerNeiStøtter protokoll AS-Interface Safety at WorkNeiStøtter protokoll DeviceNet SafetyNeiStøtter protokoll EtherNet/IPNeiStøtter protokoll Foundation FieldbusNeiStøtter protokoll PROFINET CBANeiStøtter protokoll PROFINET IONeiStøtter protokoll PROFIsafeNeiStøtter protokoll SafetyBUS pNeiUtvidelse enhetNoAntall maskinvaregrensesnitt RS-2321Antall maskinvaregrensesnitt RS-4220Antall maskinvaregrensesnitt RS4850Antall maskinvaregrensesnitt USB0Antall maskinvaregrensesnitt industrielt-Ethernet0Antall maskinvaregrensesnitt parallelt0Antall maskinvaregrensesnitt seriell TTY 0Antall maskinvaregrensesnitt annet1Med optisk grensesnittNeiSkinnemontering muligJaKapslingsklasse (IP)IP20Støtter protokoll PROFIBUSNeiStøtter protokoll TCP/IPNeiTilhørende driftsagent (Ex ia)NeiTilhørende driftsagent (Ex ib)NeiType forsyningsspenningDCVegg/direkte montering muligJa
