Beskrivelse

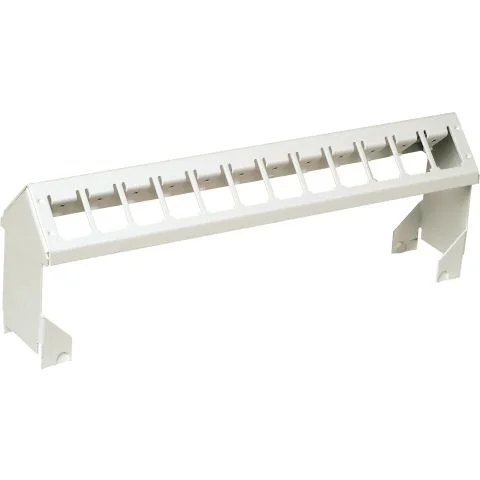

Patchmodul P106 og P113 er beregnet på montering i en standard DIN-normert sentral der et LexCom Home-anlegg skal monteres i enhetlig design med sterkstrømsentralen. Patchmodulene klikkes fast på eksisterende DIN-skinne i normsentralen og medfølgende jordtråd kobles til felles jordpunkt for sentralen. I patchmodulene monteres deretter LexCom Home-systemets WB-modulærjack. Patchmodul P106 rommer 5 stk. modulærjacker og tar 6 DIN-moduler (18 mm). Patchmodul P113 rommer 12 stk. WB-modulærjacker og tar 13 DIN-moduler. Ved montering av produktene i DIN-normert sentral med dør skal bygghøyden fra DIN-skinne og avstanden mellom sentralens dør og forkant tas hensyn til. I sentraler med plan dør kan utstikket fra patchmodulene og bøyeradier fra innkoblede patchkabler forårsake problemer med å lukke døren, derav anbefales ikke dører kombinert med disse produktene. Hvis dør er et krav i anlegget, anbefales LexCom Home-systemets DPM-sentral.
